当前位置首页> 产品中心 >防水防爆型拉绳位移传感器
  • MFB-MPSFS2防水防爆型拉绳式位移传感器
  • 图片描述
  • 图片描述

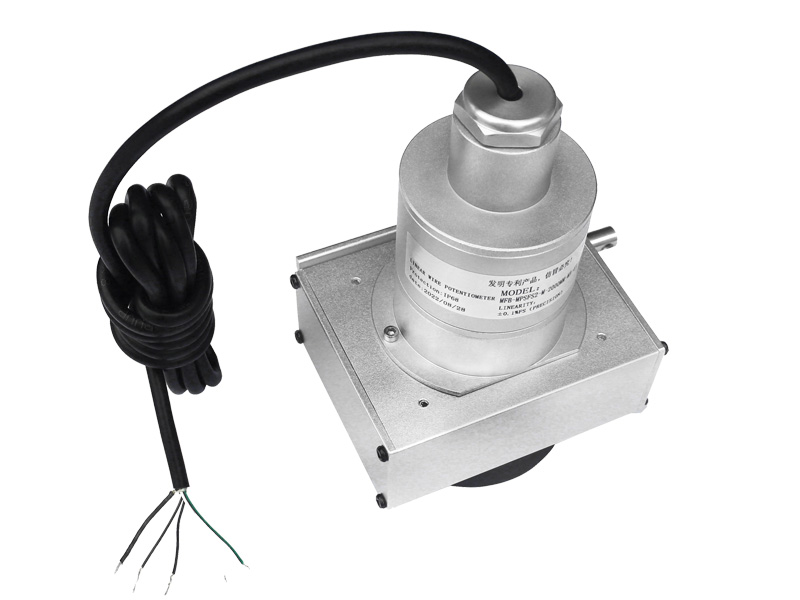

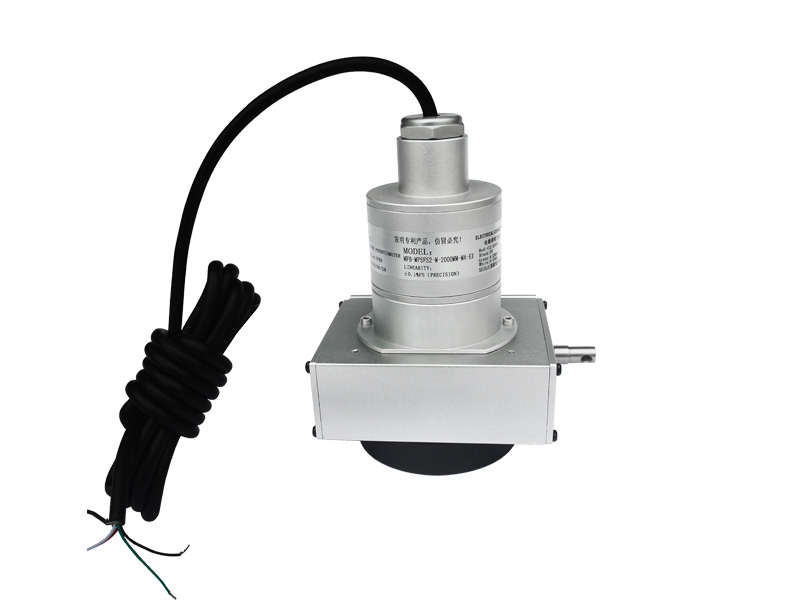

MFB-MPSFS2防水防爆型拉绳式位移传感器

防水防爆型(磁感应)拉绳位移传感器其核 心电子部件由多个磁感应芯片和齿轮组配合组成的多圈绝 对值角度传感器,其特征是磁铁安装在线轮主轴上及齿轮组上,电子芯片使用高强度灌封胶封装在铝车件内,确保电子芯片在水下与水绝缘,磁铁与电子芯片在完全隔离状态下磁感应绝 对值编码器能够长期正常工作。防水防爆绝 对值型拉线式位移传感器零部件均采用在水内永不生锈材料制作,如:不锈钢发条和拉绳,铝合金外壳和线轮,塑料发条外壳,陶瓷轴承。

咨询热线:13812857865

内容介绍 / introduce

一、MFB-MPSFS2防水防爆型拉绳式位移传感器产品简介:


防水防爆型(磁感应)拉绳位移传感器其核 心电子部件由多个磁感应芯片和齿轮组配合组成的多圈 绝 对 值角度传感器,其特征是磁铁安装在线轮主轴上及齿轮组上,电子芯片使用高强度灌封胶封装在铝车件内,确保电子芯片在水下与水绝缘,磁铁与电子芯片在完全隔离状态下磁感应绝 对值编码器能够长期正常工作。防水防爆绝 对值型拉线式位移传感器零部件均采用在水内永不生锈材料制作,如:不锈钢发条和拉绳,铝合金外壳和线轮,塑料发条外壳,陶瓷轴承。


二、MFB-MPSFS2防水防爆型拉绳式位移传感器产品特点:


1、防水防爆型(磁感应)拉绳位移传感器其核 心电子部件由多个磁感应芯片和齿轮组配合组成的多圈 绝 对 值角度传感器,其特征是磁铁安装在线轮主轴上及齿轮组上,电子芯片使用高强度灌封胶封装在铝车件内,确保电子芯片在水下与水绝缘,磁铁与电子芯片在完全隔离状态下磁感应 绝 对 值编码器能够长期正常工作。

2、整个产品零部件均采用在水内永不生锈材料制作,如:不锈钢发条和拉绳,铝合金外壳和线轮,塑料发条外壳,陶瓷轴承。

3、S机座和M机座系列产品往复运动的瞬间加速不可超过1/秒;L机座和XL机座系列产品往复运动的瞬间加速不可超过0.5/秒;否则将导致钢索断裂。

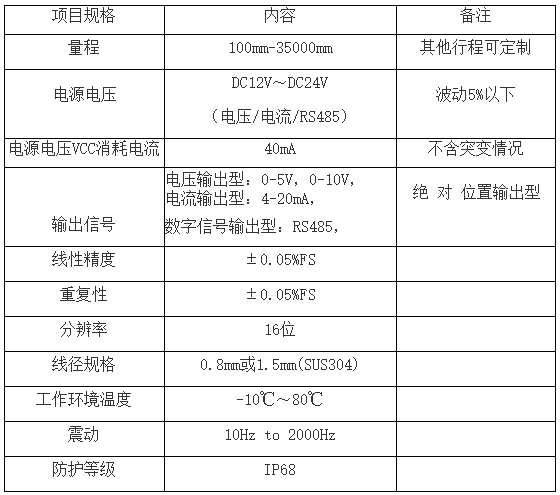

三、MFB-MPSFS2防水防爆型拉绳式位移传感器技术参数:



四、MFB-MPSFS2防水防爆型拉绳式位移传感器安装尺寸




五、MFB-MPSFS2防水防爆型拉绳式位移传感器接线方式:

(具体接线方式以实物为准)

电流型

电压型

RS485

红色线

电源正DC12VDC24V

电源正  DC12VDC24V

电源正DC12VDC24V

黑色线

电源负  0V

电源负  0V

电源负  0V

绿色线

输出正  OUT+

输出正  OUT+

RS485   A+

白色线

输出负  OUT-

输出负  OUT-

RS485   B-

屏蔽线

接大地    GND

接大地  GND

接大地  GND




六、MFB-MPSFS2防水防爆型拉绳式位移传感器安装注意事项:



1、利用底部4个固定螺丝孔,依现场及机器安装空间设施需要,直接安装或另加保护或其他机械使用。

2、不锈钢索安装时,须注意水平角度,亦即尽量使钢索由出线口至移动部位之机构,于工作时水平滑动。

3、保持较小角度(容许偏差+/-3°)以确保量测精度及钢索之寿命。

钢索本体是不锈钢加涂氟层,请勿让其受外力的割伤﹑烧损﹑撞击等不当之事发生:过量的粉尘﹑积屑或是足以破坏钢索的物品贮留于内部的滑轮或出线口将造成钢索破损,导致运转不顺的故障。

4、未安装于工作台或固定坐前,请勿用手或是其它产品将钢索拉出并让其瞬间自行弹回.此举将造成钢索断裂,伤害本体结构及人身 安 全。

5、若使用于非直线运动的机构,请加装适当的滑轮运转。

6、若使用于环境恶劣或特殊场合,请自行加装保护机构。



七、MFB-MPSFS2防水防爆型拉绳式位移传感器应用领域:


裂缝测量监测,桥梁测量监测,仓储位置定位,水库大坝保护,闸门开度控制,压力机械,造纸机械,纺织机械,金属板材机械,包装机械,印刷机械,水平控制仪,建筑机械,工业机器人,射出机,木工机械,电梯,空气压缩机/油压机,高度机,X-Y轴及其它长度位移,液位等相关尺寸量测和位置控制。



(此内容由www.hbhxcg.cn提供)
