一、LVDT8Q气动式位移传感器概述:

差动变压器式位移传感器（LVDT）可广泛应用于航天航空，机械， 建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济 各行各业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。

气动式位移传感器具有优良的性能,适用于质量控制和计量应用中的高精度、高重复性的测量。测头采用高硬度的耐磨材料氮化硅陶瓷球,测轴移动部分采用精密导轨。气动式位移传感器外配变送器可输出标准的直流信号，采用方便的单电源+12～30V DC供电，电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作。输出信号为标准的可被计算机或PLC使用的0-5V,0-10V，4-20mA或RS485输出。

二、LVDT8Q气动式位移传感器特点:

★外径Φ8mm笔形气动式位移传感器

★探头为氮化硅陶瓷球，耐磨性好

★测量范围由0-10MM ,分辩率高，重复性好

★无滑动触点，使用寿命长

★交流信号电源供电，外配高性能信号解调器

★二线制4-20mA电流输出，三线制0-5V或0-10V电压输出，四线制RS485输出

三、LVDT8Q气动式位移传感器应用领域:

●轴径跳动检测       ●纺织机械检测

●阀门位置检测与控制   ●辊缝间隙测量

●车辆制动装置磨损测量 ●机器人、精密位移测量

●汽车零件在线检测    ●机床及工具定位、液压缸定位

●桥面移位检测       ●地铁地道工程防护

四、LVDT8Q气动式位移传感器技术参数:

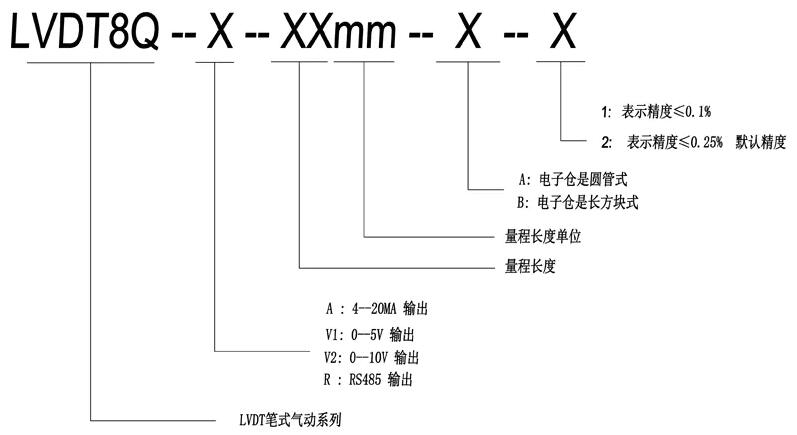

五、LVDT8Q气动式位移传感器选型指导:

六、LVDT8Q气动式位移传感器接线方式:

直流稳压电源输出电压值必须在规定的使用范围内

1.电流信号输出 电缆线颜色定义：

 棕色----供电电源（+） 电流输入（+）

 蓝色----供电电源（-） 电流输出（-）

2. 电压信号输出 电缆线颜色定义：

 棕色---- 供电电源（+）

 蓝色---- 电压输出（+）

 黑色---- 供电电源（-）信号输出（-）

3.数字RS-485信号输出 电缆线颜色定义：

 棕色---供电电源（+）

 黑色---供电电源（-）

 蓝色---信号A

 白色---信号B

七、LVDT8Q气动式位移传感器安装尺寸:

笔式位移传感器（LVDT） 外径是8mm,自身内部不带电路解调器即变送器。外配变送器通过航空插头方式连接。笔式LVDT位移传感器通过外配的变送器可输出0-5V、0-10V、4-20MA 、RS485等信号。

     LVDT 的定位安装要求采用温度膨胀系数小的非金属夹具进行固定,如果采用金属块夹具安装会对产品性能,产生影响。

本公司有标准的夹具配件供用户选择使用,用户也可以定制安装夹具。
