MSK磁栅式位移传感器

MSK滑块式磁栅尺是根据磁感应的原理进行工作。当读磁头在磁尺的磁场空间中做直线运动时,读磁头会根据运动的相关位移量实时的输出符合标准的位置脉冲。MSK滑块式磁栅尺本产品主要用于木工、石材加工、锯切、金属切削、纺织、印刷、包装、塑料加工、自动化系统、切割设备、电子组装设备、测量/检测设备等。产品优势:非接触、高速测量;高分辨率;内置LED状态指示灯;极强的抗污和抗油能力;简易的安装方式。

咨询热线:13812857865

内容介绍 / introduce

一、MSK磁栅式位移传感器产品简介:


本产品是滑块式磁栅测量系统,滑块式磁栅尺是根据磁感应的原理进行工作。当读磁头在磁尺的磁场空间中做直线运动时,读磁头会根据运动的相关位移量实时的输出符合标准的位置脉冲。 本产品主要用于木工、石材加工、锯切、金属切削、纺织、印刷、包装、塑料加工、自动化系统、切割设备、电子组装设备、测量/检测设备等。


二、MSK磁栅式位移传感器的性能特点:


1.非接触、高速测量。
2.高分辨率。
3.极强的抗污和抗油能力。
4.简易的安装方式。
5.极 好的经济性。

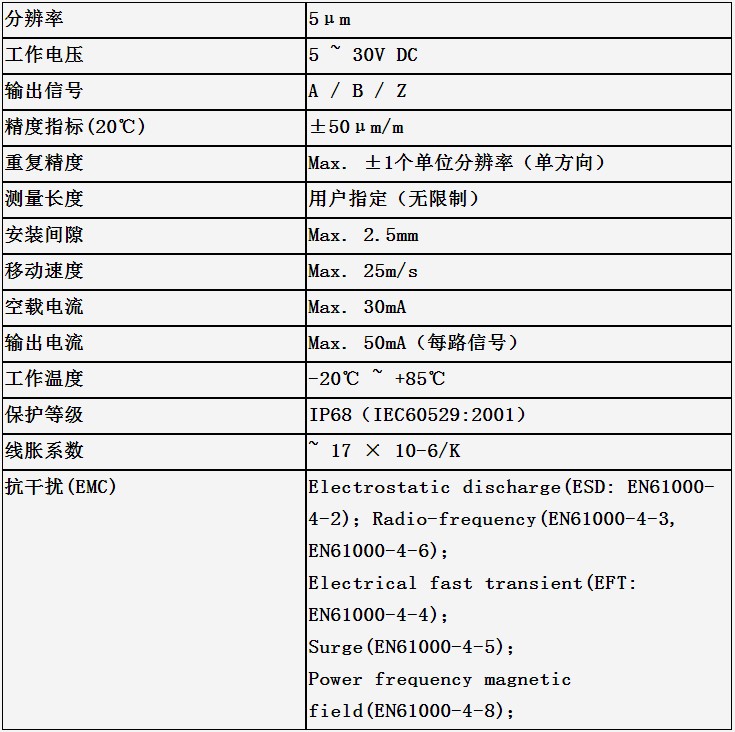

三、MSK磁栅式位移传感器的技术参数:


分辨率

5μm

工作电压

5 ~ 30V DC

输出信号

A / B / Z

精度指标(20)

±50μm/m

重复精度

Max. ±1个单位分辨率(单方向)

测量长度

用户指 定(无限制)

安装间隙

Max. 2.5mm

移动速度

Max. 25m/s

空载电流

Max. 30mA

输出电流

Max. 50mA(每路信号)

工作温度

-20℃ ~ +85

保护等级

IP68IEC60529:2001

线胀系数

~ 17 × 10-6/K



1.25MHZ

AB信号1mm脉冲个数

50个(每0.02mm,1个脉冲)

Z信号每5mm脉冲个数

1

抗干扰(EMC)

Electrostatic discharge(ESD: EN61000-4-2)Radio-frequency(EN61000-4-3, EN61000-4-6)

Electrical fast transient(EFT: EN61000-4-4)

Surge(EN61000-4-5)

Power frequency magnetic field(EN61000-4-8)




五、MSK磁栅式位移传感器尺寸图:

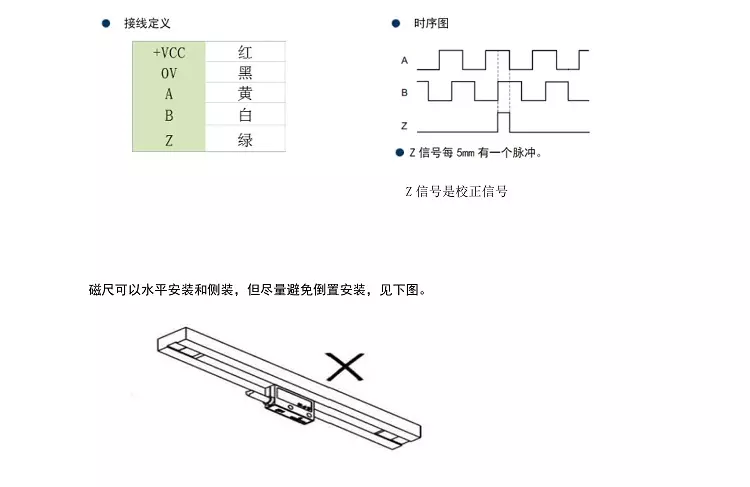

五、MSK磁栅式位移传感器的接线定义:
