间隙传感器

间隙传感器可以测量两个物体之间的间隙或距离。它的原理是利用差动变压器式位移传感器(LVDT)原理,通过测量铁芯在线圈中位置变化来确定两个物体之间的间隙或距离。

咨询热线:13812857865

内容介绍 / introduce

一、间隙传感器概述:


间隙传感器可以测量两个物体之间的间隙或距离。它的原理是利用差动变压器式位移传感器(LVDT)原理,通过测量铁芯在线圈中位置变化来确定两个物体之间的间隙或距离。

间隙传感器特点:测量范围大,分辨率高,重复性好,内置线圈无滑动触点,使用寿命长,外配变送器可输出信号 4-20mA,0-5V、0-10V、±5V、±10V、RS485。


二、间隙传感器技术参数:


测头技术参数:

测量范围

±500um、±1mm

机械行程

2.5mm

测力

0.6N±25%

分辨率

0.1um

采样频率

3K/秒

调零范围

±30um可调

热飘移

0.25/10℃/(um/℃)

工作温度

-10℃~+60℃

储存温度

-20℃~+100℃

变送器技术参数:

供电电源

+12~30V DC

工作电流

电压输出型  电流 <10mA

二线4~20mA电流输出型  电流4~25mA

RS485输出型  电流15~40mA

动态特性

50Hz

耐受冲击

250g/11毫秒

振动允限

10g/2KHZ

激励电压

3Vrms

激励频率

5KHz(四线制2.5KHz)

温度系数

零点≤0.01%/℃

灵敏度

≤0.025%/℃

工作温度

-25℃~+85℃

储存温度

-20℃~+100℃



三、间隙传感器接线方式:


测头四线制信号输出 电缆线颜色定义:

 红色---线圈初级+

 黑色---线圈初级-

 绿色---线圈次级+

 白色---线圈次级-

变送器外配变送器接线定义说明:

直流稳压电源输出电压值必须在规定的使用范围内

1.电流信号输出 电缆线颜色定义:

 棕色----供电电源(+) 电流输入(+)

 蓝色----供电电源(-) 电流输出(-)



2.电压信号输出 电缆线颜色定义:

 棕色---- 供电电源(+)

 蓝色---- 电输出(+)

 黑色---- 供电电源(-)信号输出(-)



3.数字RS-485信号输出 电缆线颜色定义:

 棕色---供电电源(+)

 黑色---供电电源(-)

 蓝色---信号A

 白色---信B


四、间隙传感器安装尺寸:


测头安装尺寸:

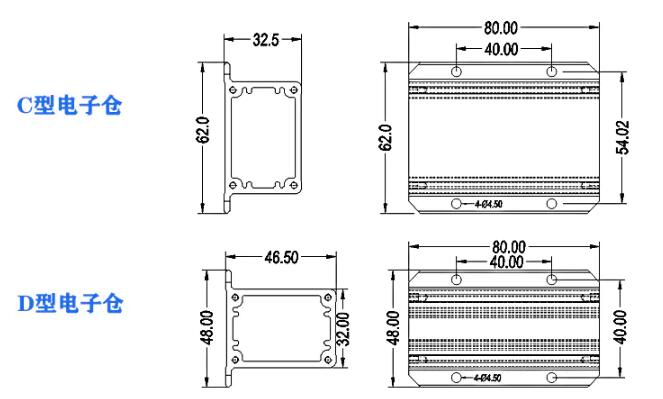

变送器安装尺寸:



(此内容由www.hbhxcg.cn提供)
