一、LVDT20回弹分离式位移传感器产品简介：

差动变压器式位移传感器（LVDT）可广泛应用于航天航空，机械， 建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行各业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。

直流LVDT具有优良的性能，采用方便的单电源+12～24V DC供电， 电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0-10V或4-20mA输出。

二、LVDT20回弹分离式位移传感器性能参数：

1.内置精密直线轴承，重复性好，
2.探头为氮化硅陶瓷球，耐磨性好，
3.无滑动触点，使用寿命长，
4.直流单电源供电，内置高性能信号解调器，
5.二线制4-20mA电流输出，三线制0-5V或0-10V电压输出，
6.外径Φ20mm,不锈钢304外壳,回弹式（可定制拉杆式），

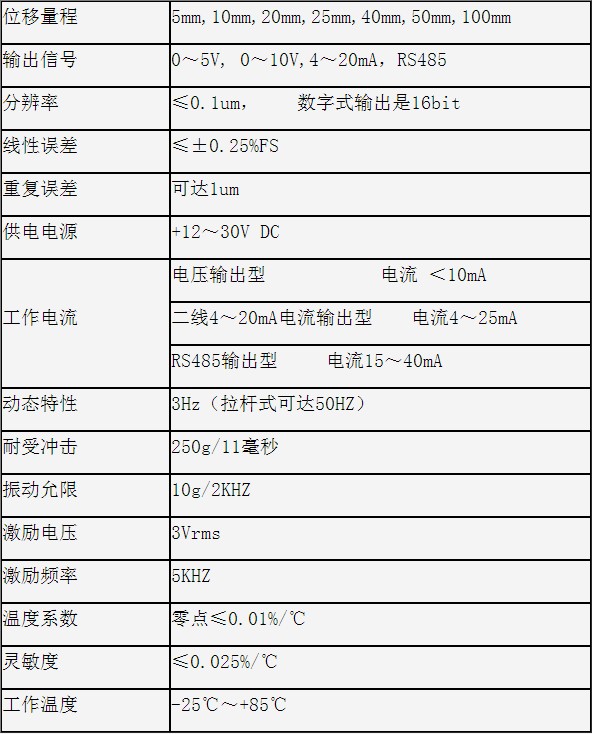

三、LVDT20回弹分离式位移传感器技术参数：

位移量程	5mm,10mm,20mm,25mm,40mm,50mm,100mm
输出信号	0～5V, 0～10V,4～20mA，RS485
分辨率	≤0.1um，  数字式输出是16bit
线性误差	≤±0.25%FS
重复误差	zui高可达1um
供电电源	+12～30V DC
工作电流	4～50mA
动态特性	3Hz（拉杆式zui高可达50HZ）
耐受冲击	250g/11毫秒
振动允限	10g/2KHZ
激励电压	3Vrms
激励频率	5KHZ
温度系数	零点≤0.01%/℃
灵敏度	≤0.025%/℃
工作温度	-25℃～+85℃

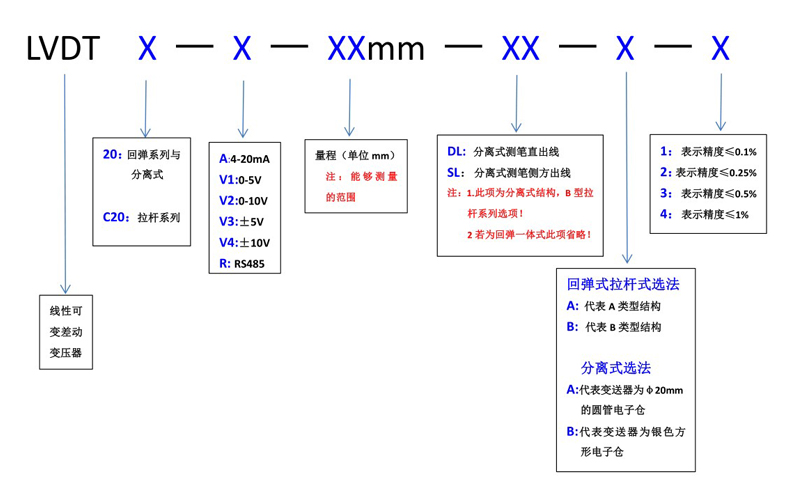

四、LVDT20回弹分离式位移传感器命名规则：

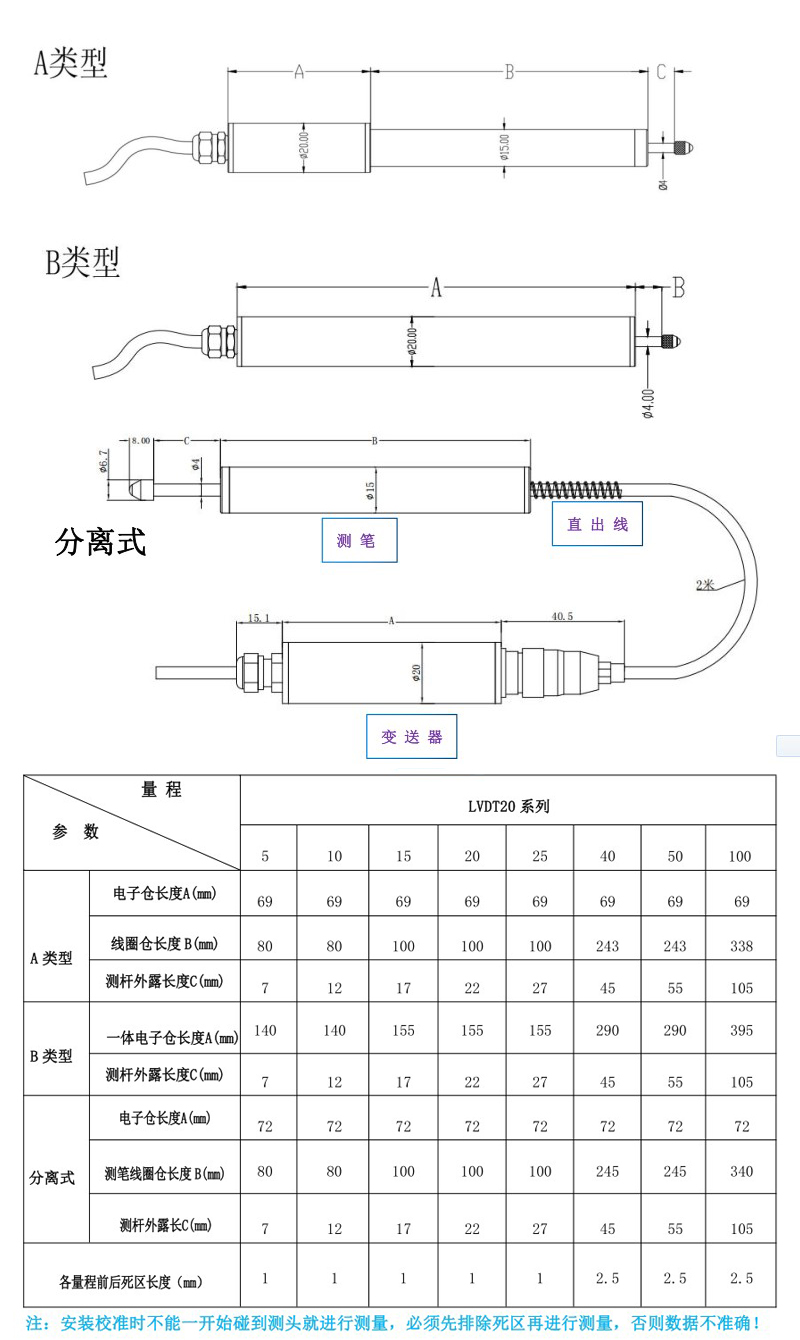

五、LVDT20回弹分离式位移传感器安装尺寸图：

六、LVDT20回弹分离式位移传感器安装方法：

七、LVDT20回弹分离式位移传感器接线定义：

直流稳压电源输出电压值必须在规定的使用范围内：
1.电流信号输出电缆线颜色定义：
棕色----供电电源（+）电流输入（+）
蓝色----供电电源（-）电流输出 （-）

2.电压信号输出电缆线颜色定义：
棕色----供电电源（+）
蓝色----电压输出（+）
黑色----供电电源（-）信号输出（-）

3.RS-485数字信号输出电缆线颜色定义：
棕色----供电电源（+）
黑色----供电电源（-）
蓝色----信号A
白色----信号B
